FP-238WA臥式暗裝風機盤管性能參數
FP-238WA是風機盤管系列中的較大型號,代表額定風量為2380m3/h的臥式暗裝機組。以下是其主要性能參數(基于國家標準GB/T 19232及主流廠家技術規格):
參數類別
技術指標
備注說明
基本規格
型號:FP-238WA
臥式暗裝,標準型
風量參數
額定風量:2380 m3/h(高速檔)
1790-1890 m3/h(中速檔)
1190-1330 m3/h(低速檔)
三檔可調,高速檔為標稱值
制冷/熱量
額定冷量:12.6-12.9 kW
額定熱量:18.9-20.2 kW
供冷工況:進水7℃,回水12℃;供熱工況:進水60℃
電氣參數
輸入功率:220-250 W(50Pa靜壓)
電壓/頻率:220V/50Hz
電機數量:4個(雙電機驅動)
功率隨靜壓等級變化
水力參數
水流量:約2160-2230 kg/h
水壓損失:≤50 kPa
進出水管徑:DN20(3/4"內螺紋)
凝結水管為3/4"外螺紋
噪音指標
52-54 dB(A)(50Pa靜壓)
49-51 dB(A)(30Pa靜壓)
靜壓越低,噪音越小
物理尺寸
總長度:約2040 mm
出風口長度:約1700 mm
高度:約220-250 mm
具體尺寸因廠家設計略有差異
靜壓等級
可選12Pa、30Pa、50Pa
高靜壓型可接較長風管
適用面積
約60-70 m2
按常規冷負荷估算
重量
約50-55 kg
含回風箱
注:不同品牌的產品在具體數值上可能存在±5%的差異,實際選型時應以廠家提供的技術手冊為準。部分廠家可能提供定制化參數(如大溫差盤管、低噪音型等)。
應用場景
FP-238WA作為較大風量的臥式暗裝風機盤管,主要適用于以下場景:
一、商業及公共建筑空間
中型辦公區域:開放式辦公區、中型會議室(面積60-70㎡)、培訓教室,可滿足多人同時使用的冷熱負荷需求
酒店套房/會議室:標準套房、小型會議室、多功能廳,配合新風系統使用,可獨立溫控
商場/餐飲空間:中型商鋪、餐廳包間、咖啡廳獨立區域,分區溫控靈活
醫院診室/病房:多人病房、診室、檢查室,滿足醫療環境溫濕度控制需求(需注意定期消毒維護)
二、特殊應用條件
空間特點:層高不低于2.8米(需預留吊頂安裝空間),空間相對開闊,無特殊腐蝕性氣體環境
配套要求:需連接中央冷熱源(冷水機組或鍋爐),配備獨立溫控器或接入樓宇自控系統
限制條件:不適用于層高過低(<2.6米)或吊頂空間不足的場所;高粉塵或腐蝕性環境需選用防腐型
三、選型注意事項
靜壓匹配:若需接風管(長度>3米)或風口較多,建議選用30Pa或50Pa高靜壓型,送風效果
新風需求:必須配合新風系統使用,否則室內空氣質量難以,建議新風量按30-50m3/h·人計算
維護空間:吊頂需預留檢修口(≥600×600mm),便于清洗過濾網和維修電機德州春意http://www.baicaiba.cn
負荷計算:實際選型前需根據房間面積、朝向、人員密度、設備發熱量等計算冷熱負荷,避免選型過大或過小
噪音控制:對噪音敏感區域(如醫院病房、會議室),建議選用低噪音型或加裝消聲裝置
該型號屬于中大型風量機組,適用于對冷熱負荷要求較高的中型空間,在商業、醫療、教育等場所應用廣泛。實際工程應用需由專業暖通設計師根據項目具體情況進行選型計算。

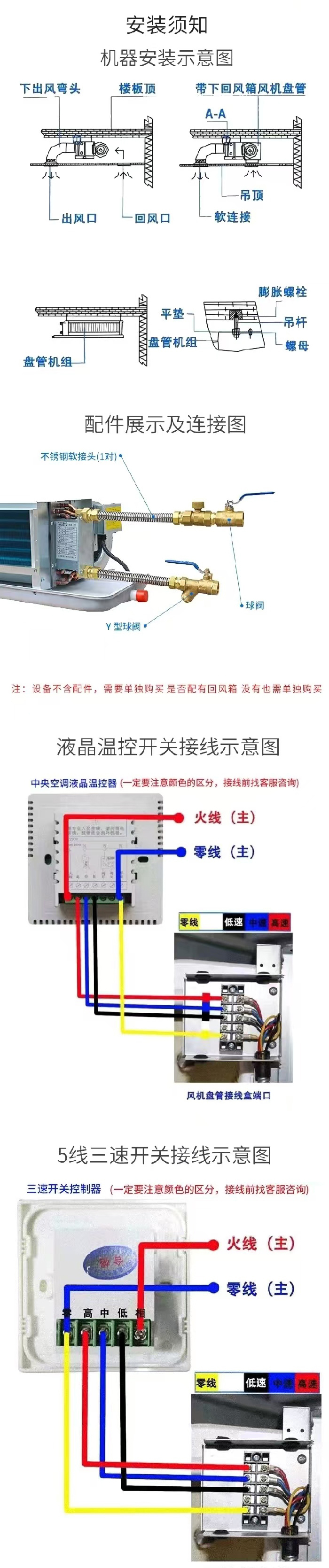

德州春意風機盤管安裝圖：
